Let's Split Procyon kbd layout Ver. 1b

QMK Config.pdf

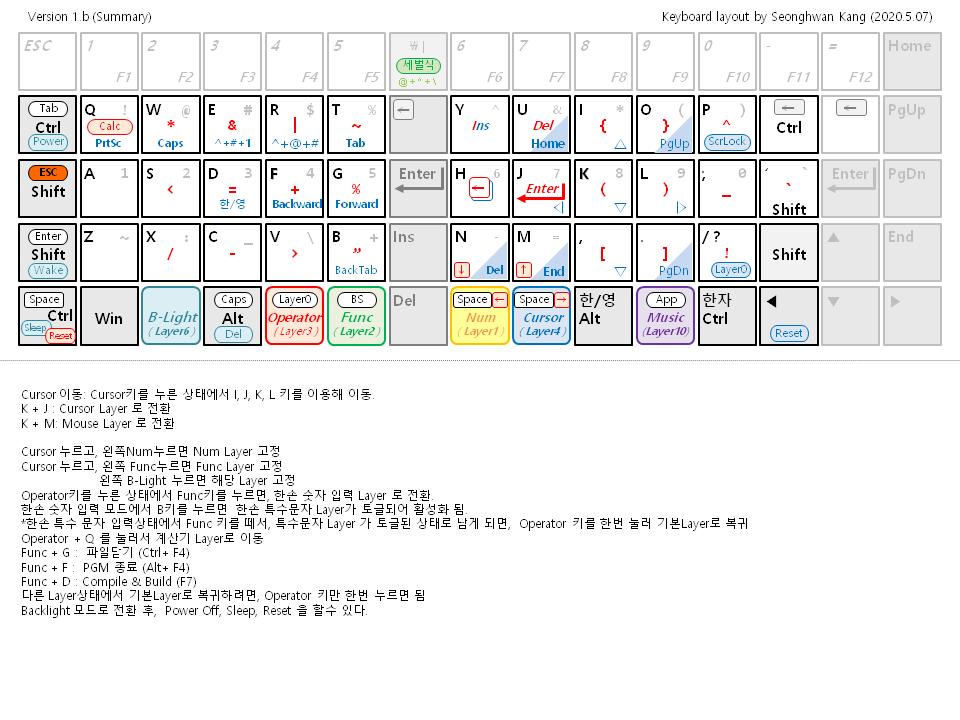

75keys Keyboard layout ver. 1b

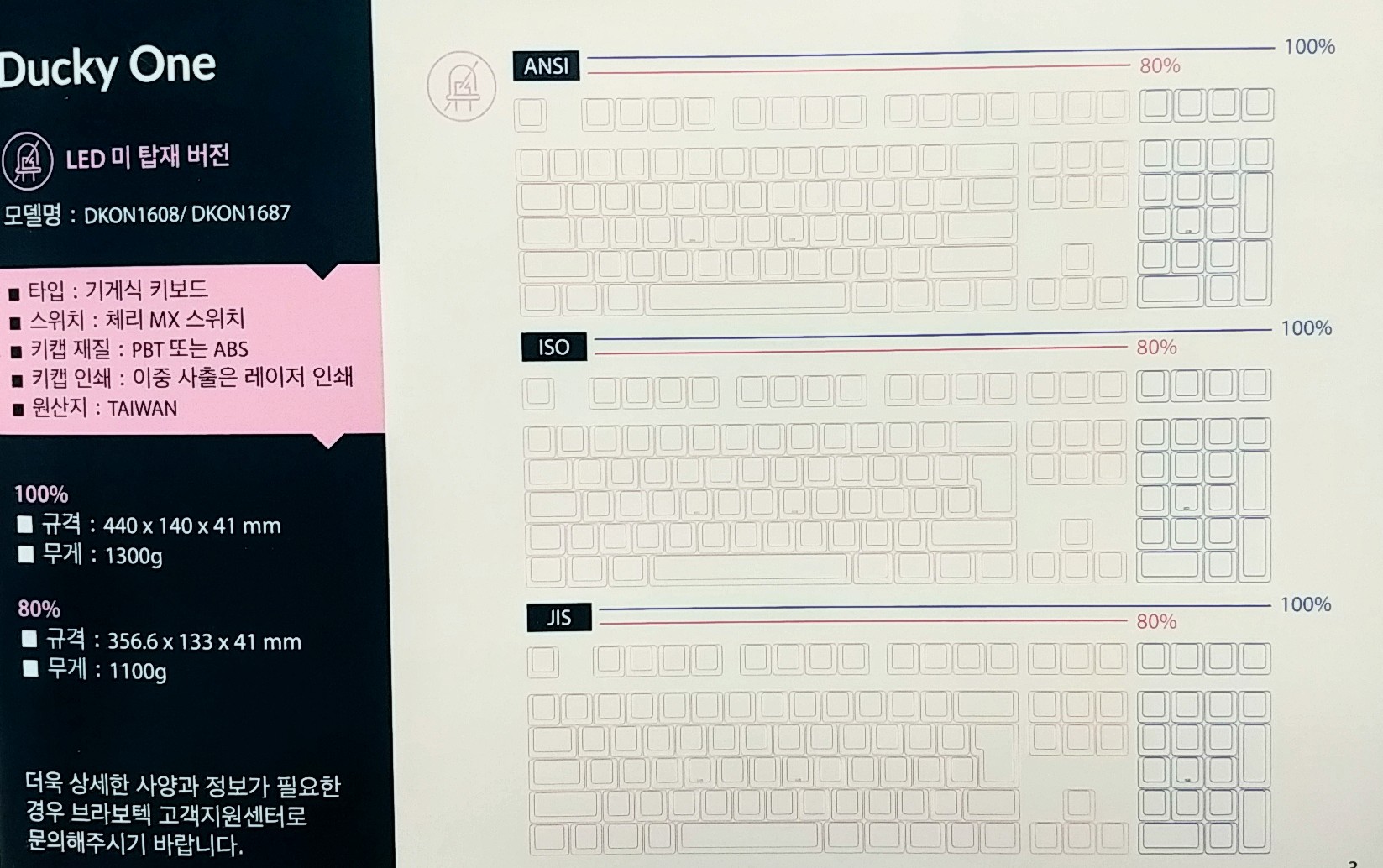

Ducky ONE 2 TKL SEAMLESS Skyline PBT 이중사출 (갈축) - ANSI 배열

리셋/ 설정초기화

ANSI, ISO: 좌측 방향키 + 좌측 윈도우키 + 우측 윈도우키
JIS: Fn + 윈도우키
※ 리셋/설정 초기화가 완료되면 전체 LED가 3번 깜빡임.
※ 내 키보드는 ANSI 타입인데, Fn + 윈도우키로 리셋됨.

윈도우 키 잠금

FN + Alt 키 + 윈도우키를 3초간 입력
※ LED가 3번 깜빡이며 윈도우키 잠금/해제가 됨.

마우스 기능 켜기/끄기

Fn + Scroll Lock (키보드 우측의 M(Mouse)표시 LED 점등됨
마우스 이동: Home, End, Del, PgDn 마우스 클릭: Ins, PgUp 휠 스크롤: PrtSc(Up Scroll), Pause(Down Scroll)

딥스위치 설정

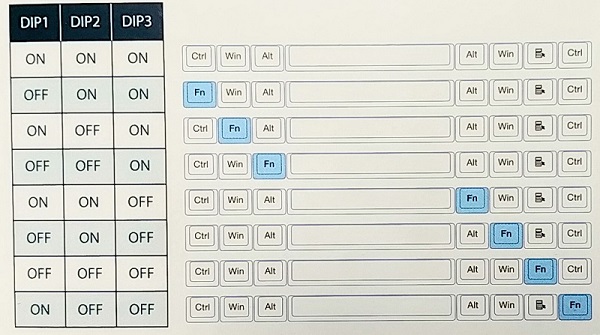

DIP1, DIP2, DIP3: FN키의 위치 변경

DIP4
- OFF: N-Key Rollover 모드 (무한 동시 입력)
- ON : 6-Key 모드
* 무한동시 입력(N-Key Rollover)을 지원하지 않는 OS 또는 KVM에 사용시 호환성을 위해 6-Key 모드로 전환하는 것이 좋음
* 딥 스위치 전환 시 플러그를 제거한 후 진행하고, 15초 이상 지난뒤 USB 플러그를 연결해야 함.
* 6-Key 모드에서는 펌웨어 업데이트가 지원되지 않으니, 펌웨어 업데이트 진행시 무한동시 입력(N-Key Rollover)모드로 유지해야 함.

매크로 단축키 기능 설정

# 1단계. 매크로 프로파일 선택
- Fn + 1 : 기본키 기능(기본값)
- Fn + 2~6 : 매크로 키 기능 설정

# 2단계. 매크로 레코딩 모드 진입
- Fn키를 누른 뒤 우측 Ctrl 키를 눌러 3초간 유지하면 레코딩 모드에 진입하며, CapsLock 또는 표시등이 천천히 깜빡임.

# 3단계. 매크로 사용키 선택
- 매크로를 사용할 키를 누르면 CapsLock 또는 표시등이 빠르게 깜빡임

# 4단계. 매크로 레코딩
- 매크로 입력을 원하는 키를 지연시간과 조합하여 입력함

# 5단계. 매크로 저장 및 종료
- Fn + 우측 Ctrl 키를 3초간 눌러 저장 및 종료할 수 있으며, Fn + Alt키를 누르면 다른 키를 연속으로 레코딩할 수 있다.

매크로 실행 타입 설정

: 매크로 레코딩 중 아래 키 조합을 눌러 줌
- Fn + Q : 해당 키를 한번 누르면 레코딩 된 키가 한번 출력
- Fn + W : 해당 키를 다시 눌러 멈출때 까지 반복 출력
- Fn + E : 해당 키를 누르고 있는 동안 반복 출력 (매크로로 설정한 키를 누르고 있으면 한글자씩 입력됨)
* 매크로 실행 도중 다른 키가 눌리면 기능이 중지됨.

매크로 키 입력 간격 설정 (단위: 초)

(참고) 의미 없는 기능 사용안해도 됨
- Fn + 1 : 0.02s (기본값)
- Fn + 2 : 0.1s
- Fn + 3 : 0.02s
- Fn + 4 : 0.04s
- Fn + 5 : 0.08s
- Fn + 6 : 1s
* 매크로의 실행은 사용자의 타이핑 속도에 기초하여 저장되며,
레코딩 시 시간 간격을 설정할 수 있습니다. 별도로 설정하지 않을 경우 0.02s 간격으로 실행됨.

멀티미디어 기능 키

Fn + Win + A : Mute
Fn + Win + B : Vol Up
Fn + Win + C : Vol Down
Fn + Win + D : Play/Pause
Fn + Win + E : Stop
Fn + Win + F : Next
Fn + Win + G : Previous
Fn + Win + H : 계산기
Fn + Win + I : 내 컴퓨터
Fn + Win + J : 웹 브라우저
Fn + Win + K : 메일
Fn + Win + L : 멀티미디어
Fn + Win + M : 검색
Fn + Win + N : 이전 페이지
Fn + Win + O : 다음 페이지
Fn + Win + P : 마우스 좌 클릭
Fn + Win + Q : 마우스 우 클릭
Fn + Win + R : 마우스 중앙버튼 클릭
Fn + Win + S : 마우스 위로 이동
Fn + Win + T : 마우스 아래로 이동
Fn + Win + U : 마우스 좌로 이동
Fn + Win + V : 마우스 우로 이동
Fn + Win + W : 마우스 위로 스크롤
Fn + Win + X : 마우스 아래로 스크롤
* 매크로 레코딩 시 위 기능 키를 조합하여 입력 후 저장하면 해당 기능 실행

단일 매크로 프로파일 리셋

US ANSI /EU ISO 배열: 윈도우키(좌우무관) + Spacebar 3초간 입력
JP JIS 배열: 윈두우키 + Spacebar 3초간 입력

매크로 기능 사용 불가 키

- Fn
- Fn + ESC
- Fn + F1 ~ F12
- Fn + Print Screen
- Fn + Scroll CapsLock
- Fn + Pause
- Fn + 0 ~ 9
- Fn + Ctrl
- Fn + Alt
- Fn + windows
- Fn + ↑ ↓ ← →
- Fn + SpaceBar

매크로 사용 예시

예시1: 'Q'키를 누르면 텍스트가 출력되도록 설정

1. Fn + Ctrl 키를 눌러 레코딩 모드 진입 후 Q키와 원하는 텍스트를 입력합니다.
2. Fn + Q(한번만), Fn + W(무한반복), Fn + E(누르고 있는 동안 무한반복)를 눌러 매크로 실행 타입을 선택합니다.
3. Fn + 우측 Cttrl 키를 눌러 저장 및 종료하거나 Fn + Alt키를 눌러 다른 매크로를 계속 입력합니다.
4. 레코딩이 완료되면 "Q"키를 누르면 입력했을 때 레코딩한 텍스트가 실행 타입에 따라 출력됩니다.

예시2: Fn + 'A' 키를 누르면 'ABC'가 출력되도록 설정

1. Fn + Ctrl키를 3초간 눌러 레코딩 모드에 진입합니다.
2. Fn + 'A'키를 눌러 해당 조합에 매크로가 입력되도록 활성화 합니다.
3. 'A', 'B', 'C'키를 차례로 입력해줍니다.
4. Fn + 'E'키를 누르고 있는 동안 반복 출력되도록 타입을 설정합니다.
5. Fn + Ctrl키를 눌러 저장 및 종료하거나, Fn + Alt 키를 눌러 다른 매크로를 계속 입력합니다.

예시3: F1키를 누르면 윈도우 탐색키가 실행되도록 설정

1. Fn + Ctrl 키를 3초간 눌러 레코딩 모드에 진입합니다.
2. F1키를 눌러 해당 키에 매크로가 입력되도록 활성화 합니다.
3. 윈도우 + E키를 입력해 줍니다.
4. Fn + Ctrl키를 눌러 저장 및 종료하거나, Fn + Alt 키를 눌러 다른 매크로를 계속 입력합니다.

예시4: F5키를 누르면 음소거 기능이 작동되도록 설정

1. Fn + Ctrl키를 3초간 눌러 레코딩 모드에 진입합니다.
2. F5키를 눌러 해당 조합에 매크로가 입력되도록 활성화 합니다.
3. Fn + Win + 'A'키를 입력해줍니다.
4. Fn + Ctrl키를 눌러 저장 및 종료하거나, Fn + Alt 키를 눌러 다른 매크로를 계속 입력합니다.

매크로 설정 종합 정리

■ 1단계. 매크로 프로파일 선택
- Fn + 1 : 기본키 기능(기본값)
- Fn + 2~6 : 매크로 키 기능 설정

■ 2단계. 매크로 레코딩 모드 진입
- Fn + 우측 Ctrl 키 3초간 누름 (매크로 모드 진입) (Fn키를 누르고 Ctrl키를 3초간 누르면 잘됨)
- 레코딩 모드에 진입 시 CapsLock 또는 표시등이 천천히 깜빡임.

■ 3단계. 매크로 사용키 선택
- 매크로를 사용할 키를 누르면 CapsLock 또는 표시등이 빠르게 깜빡임
예) Fn + 'F', Fn + 'B'

※ 매크로 사용 불가 키
- Fn
- Fn + ESC
- Fn + F1 ~ F12
- Fn + Print Screen
- Fn + Scroll CapsLock
- Fn + Pause
- Fn + 0 ~ 9
- Fn + Ctrl
- Fn + Alt
- Fn + windows
- Fn + ↑ ↓ ← →
- Fn + SpaceBar

■ 4단계. 매크로 레코딩
4-1. 지연 시간 설정
- Fn + 1 : 0.02s (기본값)
- Fn + 2 : 0.1s
- Fn + 3 : 0.02s
- Fn + 4 : 0.04s
- Fn + 5 : 0.08s
- Fn + 6 : 1s

4-2. 매크로 입력을 원하는 키를 지연시간과 조합하여 입력함

4-3. 매크로 실행 타입 설정
: Fn + Q(한번만), Fn + W(무한반복), Fn + E(누르고 있는 동안 무한반복)

4-4. 멀티미디어 기능 키
- Fn + Win + A : Mute
- Fn + Win + B : Vol Up
- Fn + Win + C : Vol Down
- Fn + Win + D : Play/Pause
- Fn + Win + E : Stop
- Fn + Win + F : Next
- Fn + Win + G : Prev

- Fn + Win + H : 계산기
- Fn + Win + I : 내 컴퓨터
- Fn + Win + J : 웹 브라우저
- Fn + Win + K : 메일
- Fn + Win + L : 멀티미디어
- Fn + Win + M : 검색
- Fn + Win + N : 이전 페이지
- Fn + Win + O : 다음 페이지

- Fn + Win + P : 마우스 좌 클릭
- Fn + Win + Q : 마우스 우 클릭
- Fn + Win + R : 마우스 중앙버튼 클릭
- Fn + Win + S : 마우스 위로 이동
- Fn + Win + T : 마우스 아래로 이동
- Fn + Win + U : 마우스 좌로 이동
- Fn + Win + V : 마우스 우로 이동
- Fn + Win + W : 마우스 위로 스크롤
- Fn + Win + X : 마우스 아래로 스크롤
* 매크로 레코딩 시 위 기능 키를 조합하여 입력 후 저장하면 해당 기능 실행

■ 5단계. 매크로 저장 및 종료
- Fn + 우측 Ctrl 키 (매크로 저장 및 종료) (Fn키를 누르고 Ctrl키를 짧게만 눌러도 됨)
-Fn + Alt키를 누르면 다른 키를 연속으로 레코딩할 수 있다.

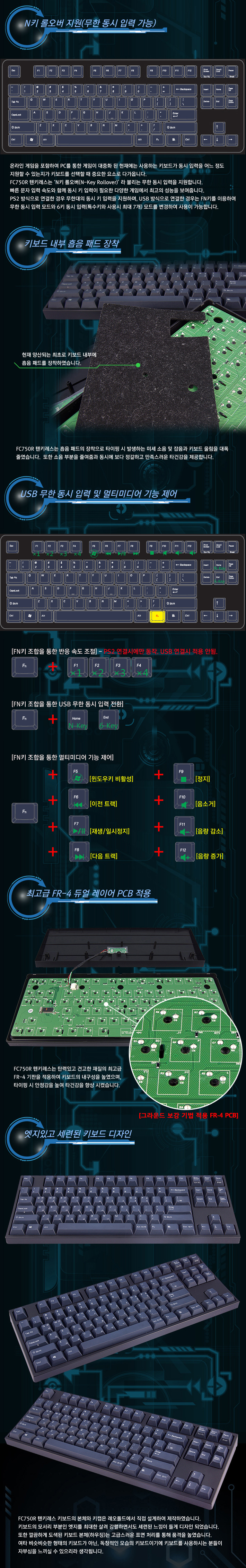

LEOPOLD 750R

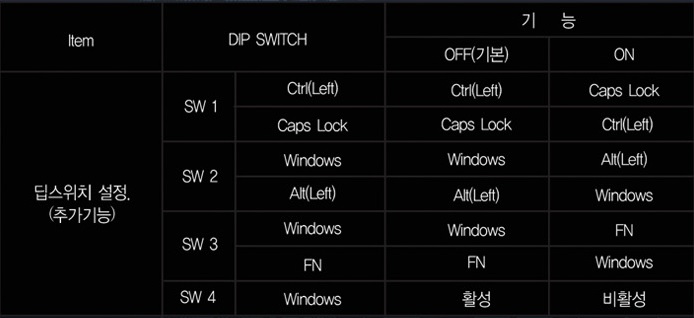

내 키보드는 Window키 잠금/해제가 Fn + F5가 아니라 DIP 스위치 4번으로 한다.
DIP 스위치 조작전에 USB 케이블 뽑아서 전원끊긴 상태에서 조작해야 고장나지 않는다.
